ЗАМЕЧАТЕЛЬНЫЕ КРИВЫЕ. ЧАСТЬ 2

Здравствуйте, уважаемые студенты вуза Аргемоны!

Ну вот мы и подошли к последней лекции третьего модуля. Сегодня мы рассмотрим ещё несколько замечательных кривых и совершенно другой вид их алгебраического представления - в полярных координатах.

Вот полярная сетка



В общем-то видно, что полярная сетка очень хорошо накладывается на декартовую систему координат.

Вообще, полярная система координат задаётся лишь одним лучом, который называется нулевым или полярной осью.

Каждая точка на плоскости характеризуется радиусом и углом, или, правильнее говорить, полярным радиусом и полярным углом.

Полярный радиус - это расстояние от точки до начала координат. Обозначается через ρ.
Полярный угол - это угол, на который надо повернуть полярную ось, чтобы попасть в эту точку. Обозначается через φ.

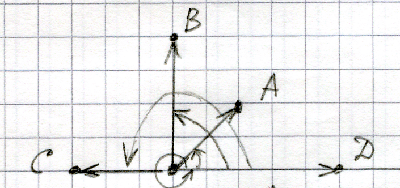

Вот, например, полярные координаты точек (клеточка принимается за 1)

D(5; 0)
A(2√(2); π/4)
B(4; π/2)
c(3; π)

Ясно, что полярный угол может отличаться на 2π (кратно 2π) в любую сторону, то есть координаты точки D могут быть и такими:

D(5; 2π)
D(5; -2π)
D(5; 6π)
D(5; -30π)

Положительный полярный угол откладывается от полярной оси по часовой стрелке, отрицательный - против.

Уже вижу ваши огромные глаза, но не волнуйтесь: полярная система координат, на самом деле, достаточно проста и удобна в использовании. Рассмотрим примеры.

Вы все помните уравнение окружности с центром в начале координат и радиусом R:

x²+y²=R²

Преобразуем его в полярный вид. Формулы перевода такие:

x=ρ(φ)*cosφ
y=ρ(φ)*sinφ

Подставляем их в уравнение окружности:

(ρ(φ)*cosφ)²+(ρ(φ)*sinφ)²=R²
ρ²(φ)*cos²φ+ρ²(φ)*sin²φ=R²
ρ²(φ)*(cos²φ+sin²φ)=R²
ρ²(φ)=R²
ρ(φ)=R

Видим, что уравнение такой окружности от угла φ не зависит. То есть это все точки плоскости, которые находятся на расстоянии R от центра с произвольным полярным углом.



Такое уравнение очень простое и его использование в заклинании "Интеграл" тоже очень просто. Но само заклинание видоизменяется, и вычисление площади фигуры для случая полярных координат имеет вид:



Посчитаем площадь нашей окружности

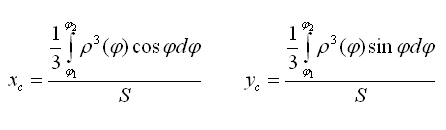

Заклинание для вычисления центра масс таких фигур (в полярных координатах) имеет вид:



Ну, а теперь расссмотрим замечательные кривые, которые имеют приятный вид именно в полярных координатах.

Первой будет КАРДИОИДА



Эту линию описывает фиксированная точка окружности, катящейся по неподвижной окружности такого же радиуса. Своё название линия получила из-за схожести со стилизованным изображением сердца (по-гречески кардио - сердце).

Уравнение этой линии в прямоугольных координатах следующее:

(x²+y²)²-2ax(x²+y²)-a²y²=0,

где а - радиус окружностей.

Впечатляет, правда? Нет даже в мыслях попытки выразить y через x, потому что это гиблое дело. А вот зато уравнение в полярных координатах очень даже простое

ρ(φ)=2a(1-cosφ)

Это один из видов уравнения. Оно может немного изменяться, будет меняться и местоположение кардиоиды, но вид её останется одним и тем же



Есть и параметрическая запись кардиоиды

x=2a*cost(1+cost)
y=2a*sint(1+cost),

но запись в полярных координатах, несомненно, проще и нагляднее.

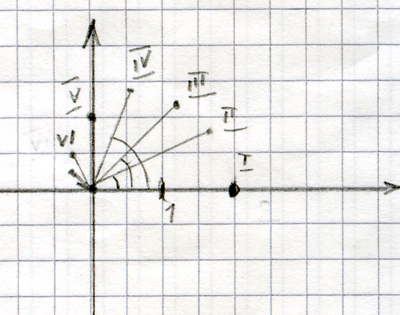

Сейчас я покажу, как получаются точки кардиоиды (возьму вид ρ(φ)=1+cosφ) и вообще любой кривой, заданной полярными координатами:

I - φ=0; ρ=1+cos0=2
II - φ=&pi/6; ρ=1+cos(&pi/6)=1+√(3)/2=1,87
III - φ=&pi/4; ρ=1+cos(&pi/4)=1+√(2)/2=1,7
IV - φ=&pi/3; ρ=1+cos(&pi/3)=1+1/2=1,5
V - φ=&pi/2; ρ=1+cos(&pi/2)=1
VI - φ=2&pi/3; ρ=1+cos(2&pi/3)=1-1/2=0,5
VII - φ=3&pi/4; ρ=1+cos(3&pi/4)=1-√(2)/2=0,3
VIII - φ=5&pi/6; ρ=1+cos(5&pi/6)=1-√(3)/2=0,13
IX - φ=π ρ=1+cos(&pi)=1-1=0



Соединим все точки и получим половину кардиоиды. Вторая половина, как можно легко установить, будет симметрична первой относительно горизонтальной прямой.

Следующая замечательная кривая - ПОЛЯРНАЯ РОЗА



Задаётся роза формулой

ρ(φ)=asin(k*φ)

Как видно, константой а можно регулировать длину лепестков, а константой k - их количество.
Для нашего рисунка k=5.
Первый лепесток получается, когда φ пробегает интервал от 0 до π/5.
Второй - от 2π/5 до 3π/5.
третий - от 4π/5 до π.
Четвёртый - от 6π/5 до 7π/5.
И пятый - от 8π/5 до 9π/5.

В интервалах [π/5; 2π/5], [3π/5; 4π/5], [π; 6π/5], [7π/5; 8π/5], [9π/5; 2π] лепестков нет, потому что на этих интервалах получается отрицательное значение для радиуса (из-за отрицательного значения синуса), а он отрицательным быть не может.

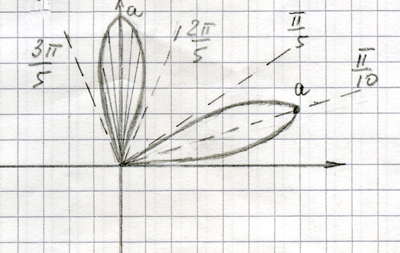

Рассмотрим первый лепесток:

φ=0; ρ=0
φ=π/10; ρ=a*sin(π/2)=a - это будет максимальное значение на этом интервале
φ=π/5; ρ=0

Остальные лепестки получаются также, только уже на своих интервалах для φ.



А теперь домашнее задание.

1. Используя уравнение кардиоиды в декартовых координатах и формулы перевода декартовых координат в полярные, выведите уравнение кардиоиды в полярных координатах.

2. Постройте кривую, заданную вот таким уравнением в полярных координатах: ρ(φ)=a*√(cos (2φ)). Это лемниската Бернулли. Значение для а можно брать любым, удобным для вас.

3. Постройте полярную розу - трилистник.

4. Для кардиоиды рассчитайте координаты центра масс. А для одной замкнутой части лемнискаты Бернулли и одного лепестка трилистника - их площадь. Как вы думаете, где у этих фигур будет находиться приблизительно центр масс?

5. Смогут ли маги найти применение этим кривым, фигурам? Если да, то где?

Удачи!
