Описание рисунка, состоящего из функций, или `Кто-кто в домике живет?`
Добрый день, профессор Чжоули!
Представляю Вашему вниманию курсовую работу по итогам первого модуля по магии функций и интегралов.
Курсовая работа
по магии функций и интегралов
студентки 1 курса ВУЗа, дом Арцис,
Ange
на тему
Описание рисунка, состоящего из функций, или "Кто-кто в домике живет?"

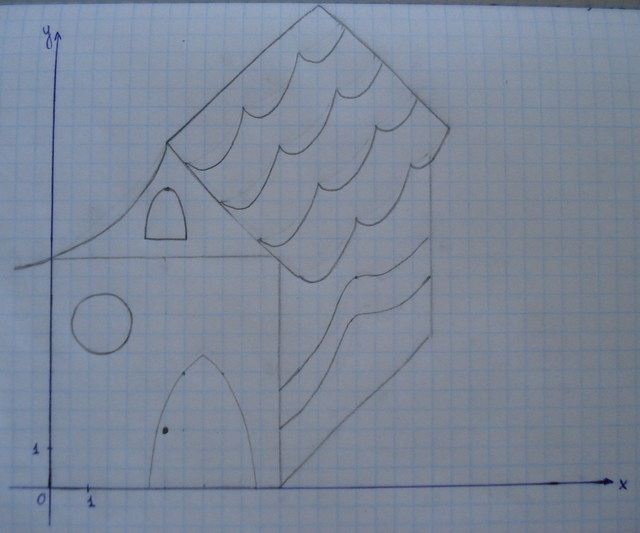

В стране функций вполне может быть такой вот… домик, полностью составленный из функций. Пускай в действительности он будет трехмерным, однако же для разбора в данной задаче будет использовать его двумерную проекцию.
На вид в домике есть множество функций, однако на практике не все так сложно, как кажется изначально. Будет рассматривать не все функции сразу, а небольшими блоками, одновременно отрисовывая их, чтобы не запутаться.
Описывать функции будет по следующим характеристикам:
Область определения:
Область значений:
Периодичность:
Четность/нечетность:
Асимптоты:
Возрастание/убывание:
Экстремумы:
Пересечения с осями:
Магия преобразования:
Несмотря на то, что нарисованные кусочки функций многими свойствами не обладают, мы все же рассматриваем характеристики функций в целом, так что описывать надо функции целиком. Непосредственное отношение к нашему рисунку будут иметь только характеристики областей определения и значений.
Кроме того, иногда у нас будут возникать не-функции, на них мы будем обращать отдельное внимание.

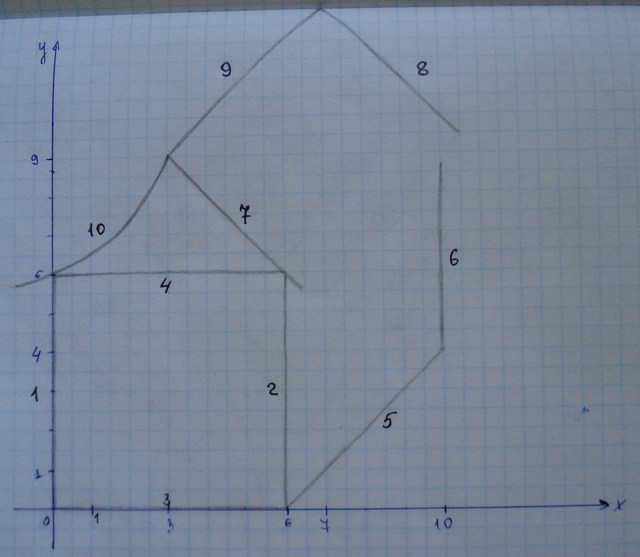

Блок 1: Что должно быть в домике в первую очередь? Стены, крыша…
1) И сразу нам попадается не-функция. Вертикальная прямая не является функцией и записывается уравнением в виде х=0.
Область определения: х=0
Область значений: ує[0;6]
Описывать ее как функцию не имеет смысла.
Магия преобразования: простейшая.
2) Сдвиг отрезка (1) на 6 единиц вправо. Вертикальная прямая не является функцией и записывается уравнение в виде х=6.
Область определения: х=6
Область значений: ує[0;6]
Описывать ее как функцию не имеет смысла.
Магия преобразования: перенос на 6 единиц вправо – x=0 -> x=6
3) Горизонтальная прямая функцией уже является: у=0 Область определения: хє[0;6]
Область значений: у=0
Периодичность: нет
Четность/нечетность: и четная, и нечетная одновременно)
Асимптоты: нет
Возрастание/убывание: нет, функция константа
Экстремумы: нет
Пересечения с осями: если х=0, то у=0; если у=0, то х – любое
Магия преобразования: простейшая
4) Горизонтальная прямая аналогичная функции (3): у=6 Область определения: хє[0;6]
Область значений: у=6
Периодичность: нет
Четность/нечетность: четная
Асимптоты: нет
Возрастание/убывание: нет, функция константа
Экстремумы: нет
Пересечения с осями: если х=0, то у=6
Магия преобразования: перенос на 6 единиц вверх – y=0 -> y=6
5) Прямая, идущая под углом 45 градусов: у=-6+х Область определения: хє[6;10]
Область значений: yє[0;4]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: нет
Возрастание/убывание: возрастает при всех х
Экстремумы: нет
Пересечения с осями: если х=0, то у=-6; если у=0, то х=6
Магия преобразования: сдвиг прямой на 6 единиц вниз – у=х -> у=х-6
6) Аналогично (1) и (2) вертикальная прямая, не-функция. Записывается уравнением х=10.
Область определения: х=10
Область значений: ує[4;8,4134]
Описывать как функцию не имеет смысла.
Магия преобразования: сдвиг прямой на 10 единиц вправо – х=0 -> х=10
7) Прямая, идущая под углом 45 градусов вниз: у=12-х Область определения: хє[3; 6,5]
Область значений: yє[5,5; 9]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: нет
Возрастание/убывание: убывает для всех х из области определения
Экстремумы: нет
Пересечения с осями: если х=0, то у=12; если у=0, то х=12
Магия преобразования: зеркальное преобразование с магией минуса и сдвиг вверх на 12 единиц – у=х -> y=-x -> y=-x+12
8) Аналогичная прямой (7), только сдвинутая еще выше: у=20-х Область определения: хє[7; 10,5]
Область значений: yє[9,5; 13]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: нет
Возрастание/убывание: убывает для всех х из области определения
Экстремумы: нет
Пересечения с осями: если х=0, то у=20; если у=0, то х=20
Магия преобразования: зеркальное преобразование магией минуса и сдвиг вверх на 20 единиц – y=x -> y=-x -> y=-x+20
9) Прямая аналогичная прямой (5), только сдвинутая выше: у=6+х Область определения: хє[3;7]
Область значений: yє[9;13]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: нет
Возрастание/убывание: возрастает на всей области определения
Экстремумы: нет
Пересечения с осями: если х=0, то у=6; если у=0, то х=-6
Магия преобразования: сдвиг прямой на 6 единиц вверх – y=x -> y=x+6
10) Строителю дома явно было грустно, и он решил вторую часть крыши сделать… оригинальной) Почему бы не в виде показательной функции, видимо, решил он.
Однако по внешнему виду несколько сложнее определить аналитический вид функции. Мы изначально знаем, что это некая показательная функция y=α^x+β. Причем эта функция проходит через точку (0;6), а значит можно сказать, что параметр β=5. Кроме того, она проходит через точку (3;9), значит, решив уравнение, мы сможем получить нужный параметр α.
9=α^3+5
α=1,5874
Функция имеет вид: у=1,5874^x+5.
Область определения: хє[-1; 3]
Область значений: yє[5, 62996; 9]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: у=5 - горизонтальная
Возрастание/убывание: возрастает на всей области определения
Экстремумы: нет
Пересечения с осями: если х=0, то у=6
Магия преобразования: перенос функции вверх на 5 единиц – y=1,5874^x -> y=1,5874^x+5
C «базой» дома закончили, теперь переходим с более мелким деталям… И, наверное, более интересным, а то все прямые, да прямые…

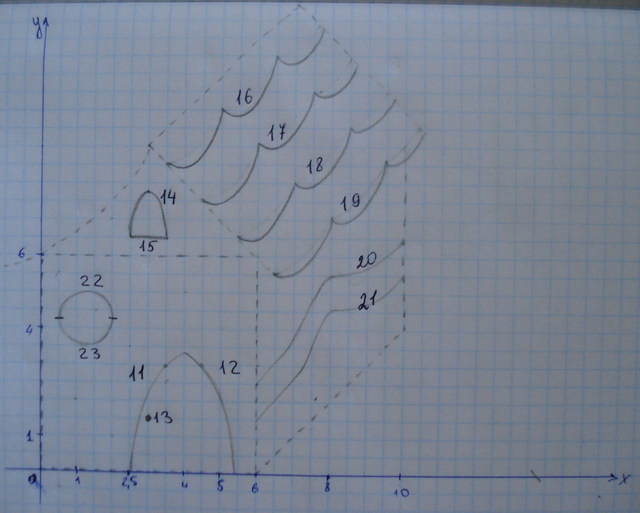

Блок 2: Куда же дом без входной двери, окошек и черепичной крыши? :)
11) Логарифмическая функция вида у=log_2 (x-2,5) +3.
Область определения: хє(2,625; 4]
Область значений: yє[0;3,585]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: х=2,5 - вертикальная
Возрастание/убывание: возрастает на всей области определения
Экстремумы: нет
Пересечения с осями: если у=0, то х=2,625
Магия преобразования: смещение вправо на 2,5 единица и сдвиг вверх на 3 единицы – y=log_2 (x) -> y=log_2 (x-2,5) -> y=log_2 (x-2,5) +3
12) Эта функция тоже логарифмическая, только тут еще чудеса благодаря магии минуса возникают… у=log_2 (-x+5,5)+3 Область определения: xє[4; 5,375]
Область значений: yє[0; 3,585]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: х=5,5 - вертикальная
Возрастание/убывание: убывает на всей области определения
Экстремумы: нет
Пересечения с осями: если у=0, то х=5,375; если х=0, то у=5,459
Магия преобразования: отражение за счет магии минуса, сдвиг вправо на 5,5 единиц, сдвиг вверх на 3 единицы – y=log_2 (x) -> y=log_2 (-x) -> y=log_2 (-(x-5,5)) -> y=log_2 (-x+5,5) +3
13) Точка. Просто точка… Ну или дверная ручка, как угодно.
Координаты (3;1,5), описания не требует.
14) Кусочек параболы с ветвями, направленными вниз.
Чтобы определить аналитический вид функции, нам придется несколько напрячься. Функция направлена ветвями вниз, проходит через точку (3;7,75) (это вершина), а также через точки (2,5; 6,5) и (3,5; 6,5).
Значит в виде у=-(ax-b)^2+c соотношение b/a=3, а с=7,75.
Решим уравнение: 6,5=-(2,5a-3a)^2+7,75
a=2,236
Общий вид функции: y=-(2,236x-6.708)^2+7,75 <=> y=-4,9997x^2+29,998x-37,247 Область определения: xє[2,5;3,5]
Область значений: yє[6,5; 7,75]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: нет
Возрастание/убывание: возрастает при х≤3; убывает при x≥3
Экстремумы: локальный максимум в х=3 (у(3)=7,75)
Пересечения с осями: если у=0, то x1=4,24498, x2=1,7549; если х=0, то у=-37,247
Магия преобразования: первичный график параболы отражается магией минуса, его ветви сужаются в 2,236 раз, график смещается на 3 единицы вправо и сдвигается на 7,75 единиц вверх.
15) Отрезок прямой y=6,5 Область определения: xє[2,5;3,5]
Область значений: y=6,5
Периодичность: нет
Четность/нечетность: четная
Асимптоты: нет
Возрастание/убывание: нет, функция константа
Экстремумы: нет
Пересечения с осями: если х=0, то у=6,5
Магия преобразования: сдвиг первичной функции на 6,5 единиц вверх – y=0 -> y=6,5
16) Интересная функция вида y=-|sin(сx+a)|+x+b
В нашем конкретном случае это у=-|sin(2*x-π/6)|+x+5 Область определения: xє[3,5; 7,7973]
Область значений: yє[8,07044; 12,2025]
Периодичность: нет (из-за того, что функция «идет вверх» благодаря x)
Четность/нечетность: нет
Асимптоты: нет
Возрастание/убывание: убывает при хє[π/6+πn/2; π/3+πn/2], где nєZ, возрастает при хє[π/3+πn/2; 2π/3+πn/2], где nєZ
Экстремумы: локальные максимумы в х=π/6+πn/2, где nєZ; локальные минимумы в π/3+πn/2, где nєZ
Пересечения с осями: если х=0, то у=4,5
Магия преобразования: функция синуса сначала меняет свой период, далее сдвигается на π/6 вправо, после чего «поднимается» наверх модулем и опускается вниз вся минусом; после этого она растягивается в диагональ прибавлением х и поднимается на 5 единиц вверх. у=sin(x) -> у=sin(2x) -> у=sin(2x-π/6) -> у=|sin(2x-π/6)| -> у=-|sin(2x-π/6)| -> у=-|sin(2x-π/6)|+x -> у=-|sin(2x-π/6)|+x+5
17) Функция аналогичная (16): у=-|sin(2x)|+x+3 Область определения: xє[4,5; 8,922]
Область значений: yє[7,4559; 11,07754]
Периодичность: нет (из-за того, что функция «идет вверх» благодаря x)
Четность/нечетность: нет
Асимптоты: нет
Возрастание/убывание: убывает при хє[πn/2; π/6+πn/2], где nєZ, возрастает при хє[π/6+πn/2; π/2+πn/2], где nєZ
Экстремумы: локальные максимумы в х= πn/2, где nєZ; локальные минимумы в π/6+πn/2, где nєZ
Пересечения с осями: если х=0, то у=3
Магия преобразования: функция синуса сначала сжимается, после чего «поднимается» наверх модулем и опускается вниз вся минусом; после этого она растягивается в диагональ прибавлением х и поднимается на 3 единицы вверх. у=sin(x) -> у=sin(2x) -> у=|sin(2x)| -> у=-|sin(2x)| -> у=-|sin(2x)|+x -> у=-|sin(2x)|+x+3
18) Функция аналогичная (16) и (17): у=-|sin(2x+π/6)|+x+0,5 Область определения: xє[5,5; 10,1919]
Область значений: yє[6,1824; 9,8081]
Периодичность: нет (из-за того, что функция «идет вверх» благодаря x)
Четность/нечетность: нет
Асимптоты: нет
Возрастание/убывание: убывает при хє[-π/6+πn/2; πn/2], где nєZ, возрастает при хє[πn/2; π/3+πn/2], где nєZ
Экстремумы: локальные максимумы в х=-π/6+πn/2, где nєZ; локальные минимумы в πn/2, где nєZ
Магия преобразования: функция синуса сначала сужается, потом сдвигается на π/6 влево, после чего «поднимается» наверх модулем и опускается вниз вся минусом; после этого она растягивается в диагональ прибавлением х и поднимается на 0,5 единиц вверх. у=sin(x) -> у=sin(2x) -> у=sin(2x+π/6) -> у=|sin(2x+π/6)| -> у=-|sin(2x+π/6)| -> у=-|sin(2x+π/6)|+x -> у=-|sin(2x+π/6)|+x+0,5
19) Функция аналогичная (16), (17) и (18): у=-|sin(2*x-π/6)|+x-1 Область определения: xє[6,5; 10,858]
Область значений: yє[5,2105; 9,1415]
Периодичность: нет (из-за того, что функция «идет вверх» благодаря x)
Четность/нечетность: нет
Асимптоты: нет
Возрастание/убывание: убывает при хє[π/6+πn/2; π/3+πn/2], где nєZ, возрастает при хє[π/3+πn/2; 2π/3+πn/2], где nєZ
Экстремумы: локальные максимумы в х=π/6+πn/2, где nєZ; локальные минимумы в π/3+πn/2, где nєZ
Пересечения с осями: если х=0, то у=-1,5
Магия преобразования: функция синуса сначала меняет свой период, далее сдвигается на π/6 вправо, после чего «поднимается» наверх модулем и опускается вниз вся минусом; после этого она растягивается в диагональ прибавлением х и снижается на 1 единицу вниз. у=sin(x) -> у=sin(2x) -> у=sin(2x-π/6) -> у=|sin(2x-π/6)| -> у=-|sin(2x-π/6)| -> у=-|sin(2x-π/6)|+x -> у=-|sin(2x-π/6)|+x-1
20) Функция вида y=e^(-(x-a)^2)+b+х. В нашем случае имеет место функция y=e^(-(x-8)^2)+x-3,5. Область определения: xє[6;10]
Область значений: yє[2,518; 6,518]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: у=х-3,5 - наклонная
Возрастание/убывание: возрастает при всех х из области определения
Пересечения с осями: если х=0, у=-3,5; если у=0, то х=3,5
Магия преобразования: сдвиг на 8 единиц вправо, диагонализация и последующий сдвиг вниз на 3,5 единицы - y=e^(-x^2) -> y=e^(-(x-8)^2) -> y=e^(-(x-8)^2)+x -> y=e^(-(x-8)^2)+x-3,5.
21) Функция аналогичная (20): y=e^(-(x-8)^2)+x-4,5.
Область определения: xє[6;10]
Область значений: yє[1,518; 5,518]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: у=х-4,5 - наклонная
Возрастание/убывание: возрастает при всех х из области определения
Пересечения с осями: если х=0, у=-4,5; если у=0, то х=4,5
Магия преобразования: сдвиг на 8 единиц вправо, диагонализация и последующий сдвиг вниз на 4,5 единицы - y=e^(-x^2) -> y=e^(-(x-8)^2) -> y=e^(-(x-8)^2)+x -> y=e^(-(x-8)^2)+x-4,5.
22) Функция верхней полуокружности c центром в точке (1,25; 4,25) и радиусом 0,75.
(у-4,25)^2+(x-1.25)^2=0,75^2 => y=sqr(0,75^2-(x-1,25)^2)+4,25 Область определения: xє[0,5;2]
Область значений: yє[4,25; 5]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: нет
Возрастание/убывание: возрастает при 0,5≤х≤1,25; убывает при 1,25≤х≤2
Экстремумы: локальный максимум при х=1,25
Пересечения с осями: нет
Магия преобразования: сдвиг полуокружности с центром в начале координат на 1, 25 единиц вправо и 4,25 единиц вверх.
23) Функция нижней полуокружности c центром в точке (1,25; 4,25) и радиусом 0,75.
(у-4,25)^2+(x-1.25)^2=0,75^2 => y=-sqr(0,75^2-(x-1,25)^2)+4,25 Область определения: xє[0,5;2]
Область значений: yє[3,5; 4,25]
Периодичность: нет
Четность/нечетность: нет
Асимптоты: нет
Возрастание/убывание: убывает при 0,5≤х≤1,25; возрастает при 1,25≤х≤2
Экстремумы: локальный минимум при х=1,25
Пересечения с осями: нет
Магия преобразования: сдвиг полуокружности с центром в начале координат на 1, 25 единиц вправо и 4,25 единиц вверх.
… Иии, все. Домик построили, можно заселять =)
P.S. С функциями (16), (17), (18) и (19) существует небольшая проблема. Традиционно тригонометрические функции изображаются на графиках так, что π рассматривается как 3 см. Тем не менее погрешность в 14 мм на каждый сантиметр имеет место при подобном методе.
В данной работе графики были начерчены на основании традиционного приближения числа π к 3 см, тогда как координаты точек искались аналитически с использованием числа π в чистом виде (3,1415...). Таким образом, существует некоторая погрешность между графиком и аналитическим описанием функции. К сожалению, как избавиться от нее с наименьшими потерями, мне в голову не пришло.
Спасибо за внимание!
С уважением,
Ange,
Арцис, 1-ый курс ВУЗа
Оценка: 25 Дата сдачи работы: 20.05.2012 Дата проверки: 21.05.2012
Комментарий: Капитальная работа проведена! Молодец. Показали хорошее владение материалом. Для точки, кстати, тоже можно функцию написать. Если до второго модуля дойдёте, там рассматривается, как это можно сделать)
